ODF tập trung PSC

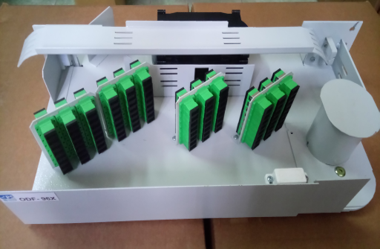

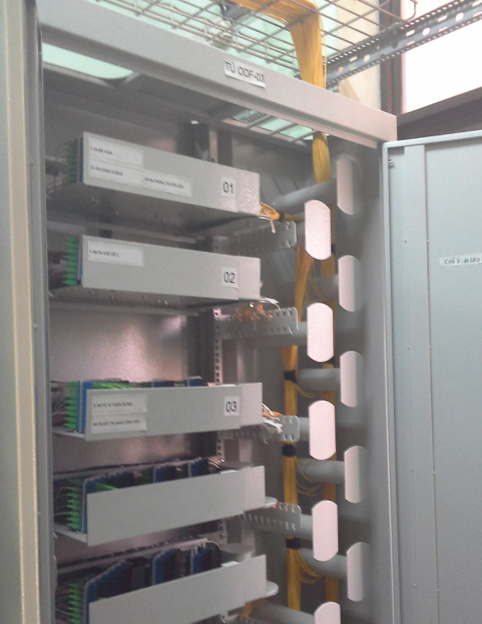

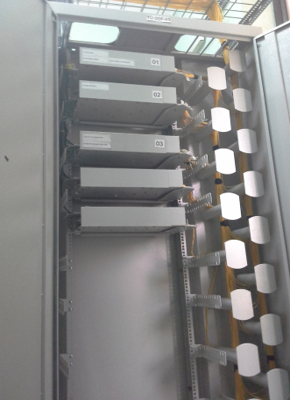

Tủ ODF tập trung 960 FO sử dụng các module quang mở xoay 96FO theo chuẩn 19”





- Module đấu nối quang được sử dụng để chứa các mối nối quang bao gồm cả các mối hàn nhiệt và các đấu nối connector
- Module đấu nối quang được thiết kế để lắp trong tủ phân phối quang
- Vỏ được sơn tĩnh điện màu sáng
- Có thể mở xoay 90 độ. Dễ dàng trong việc lắp đặt thi công mới hoặc mở rộng, sửa chữa.
- Các module có thể mở ra, hoặc xoay, rất thuận tiện trong thi công như hàn nối, đi dây, lắp đặt ban đầu cũng như sửa chữa, thay thế mà không ảnh hưởng đến các module khác trong tủ













Các module độc lập với nhau nên thuận lợi cho việc khai thác và mở rộng.

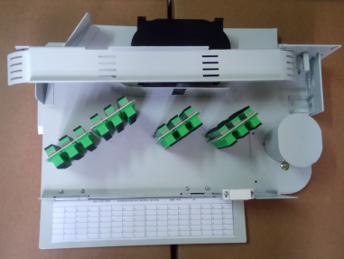

Module có lô quấn dây

Kết cấu an toàn, đảm bảo độ cứng, vững và không bị oxy hóa trong quá trình sử dụng.

- Môi trường hoạt động:

 + Nhiệt độ: -40°C -> + 85°C

 + Độ ẩm 95%

Độ suy hao:

- Suy hao tại đầu nối: ≤0,3dB

- Suy hao phản hồi: UPC>50dB, APC≥55 dB

Kích thước: Module 96FO: 480x300x90 (mm) khả năng đấu nối đến 96 FO

Dây nối, adapter cấp kèm Module 96FO lắp tủ tập trung

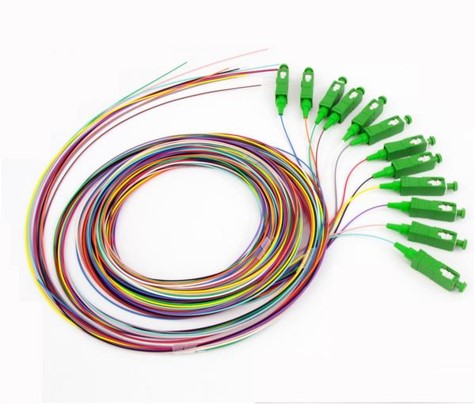

Dây nối quang

Loại sợi: Sợi quang single mode, có đầu bịt chống bụi

Suy hao chèn (Insert Loss): ≤ 0,3dB

Bề mặt cuối sợi (Fiber end face finish) : APC

Suy hao phản xạ : đối với APC : ³ 55dB

Chủng loại đầu conector : SC

Đường kính dây danh định : 0,9mm

Chiều dài danh định : 1,5m

Số lần cắm/rút tại adapter : ³ 200 lần

Dải nhiệt độ hoạt động -10°C đến 60°C





Adapter (back to Back)

Chất liệu của Adapter : lớp nhựa chống cháy bên ngoài, bên trong là ống sứ Ceremic

Kiểu giao diện kết nối : SC-SC

Suy hao đấu nối tại Adapter : ≤ 0,25 dB

Số lần cắm vào adapter ³ 200 lần

Dải nhiệt độ hoạt động : -10°C đến 60°C



Dây nhảy quang

Loại sợi: Sợi quang single mode; vỏ màu vàng

Khối lượng nhỏ nhẹ, dễ dàng sử dụng

Suy hao chèn (Insert Loss): ≤ 0,3dB

Bề mặt cuối sợi (Fiber end face finish) : UPC; APC

Suy hao phản xạ : đối với UPC : ³ 50dB; đối với APC: ³ 55dB

Chủng loại đầu conector : SC; LC

Đường kính dây danh định : 3.0mm

Chiều dài danh định : 3m - 5m – 10m – 15m, 20m...

Dải nhiệt độ hoạt động -40°C đến 80°C

Tuân theo các chuẩn JSC, IEC, Bellcore, TelcordiaTM

 GR-326, Tiêu chuẩn chống cháy UL94V-O
